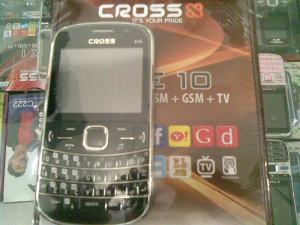

CROSS E10 Muncul Gambar Headset di layar


Hari ini dapet kasus, Cross E 10 , dilayarmuncul gambar Headset padahal Headset tidak dipasang.
langkah pertama mengecek daerah port charger. ternyata kondisinya sudah berantakan. bekas service an.
terlihat bekas lem besi menutupi jalur pcb. sehingga kesulitan untuk membaca jalur.
 akhirnya saya searching ke google dengan kata kunci skema Charger e10. saya tida menemukan skemanya.
Alhamdulillah ada satu tip yang saya temukan dari Google. (maaf saya upa sumbernya)
langkah yang dapat dilakukan untuk menghilangkan tanda Headset di Layar.
1. nyalakan Ponsel menggunakan Batre
2. nyalakan Power Suply pada Posisi 2,8 Volt
3. sambungkan Port Power Suply yang Negatif ke Ground
4. sambungkan Port Positif ke salah satu kaki-kaki Conector charger (jalurnya).
5. Cari hingga layar tidak menampilkan gambar headshet.
6. setelah jalur positif menempel pada salah satu kaki charger.( dan dipastikan gambar headset hilang) tandai letaknya . karena nanti akan ita jumper dengan tegangan 2,8 V yang ada di HP.
7. cari tegangan 2,8volt pada Ponsel, setelah ketemu selanjutnya jumper ke Pin charger yang tadi ditandai.
8. Trik ini dapat bekerja hampir pada seluruh type HP.
semoga bermanfaat

15 komentar:

  1. mkc gan..sangat membantu...
    smg alloh mmbalas x

    BalasHapus
  2. amin...teima kasih juga sudah berkunjung ke blog sederhana ini.

    BalasHapus
  3. Kalau di ponsel Nokia gimana ya gan?

    BalasHapus
  4. Suksma gan, cetar membahana infonya' salam dari Bali

    BalasHapus
  5. Terima kkasih banyak gan...atas solusinya......moga sucses sll.......

    BalasHapus
  6. kok diaku g ada tegangan 2,8 volt

    BalasHapus
    Balasan
    1. di cari aja gan, tegangan yang kurang dari 3 v...
      pasti ada....

      Hapus

  7. ikut nyimak......
    trimakasih master,postinganya sangat bermanfaat sekali.

    BalasHapus
  8. singkat & jelas, gak spt yg lain, mksh, sob, sukses selalu...

    BalasHapus
  9. cara mengukur tegangan di hp nya gimana gan? maaf baru

    BalasHapus
    Balasan
    1. gunakan multi tester (Analog/digital) posisi saklar ke 10 v, gunakan probe hitam ke ground HP, gunakan probe merah untuk mencari tegangan 2,8 volt.terima kasih kunjungannya...

      Hapus
